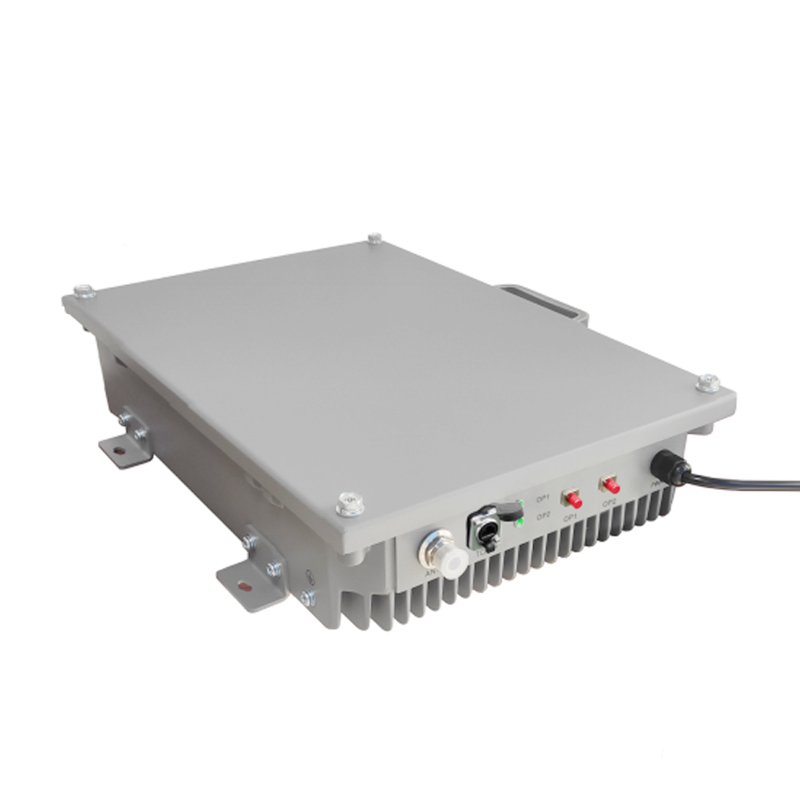

جهاز إرسال الألياف الضوئية الرقمي ثنائي النطاق AMPLITEC 23dBm O23J-BxBx منخفض الخسارة
* Digital RF and light processing.
* Uplink Noise Suppression.
* Supports optical bypass and optical delay calibration function.
* Auto Level Control to limit the output power to ensure safe and stable coverage.
* By RJ45 connects OMT for local control.
* MTBF >100,000 hours.
غرض | رابط علوي | رابط لأسفل | ||
تكرار | فرقة 1 | 1920 ~ 1980 ميجا هرتز | 2110 ~ 2170 ميجاهرتز | |
فرقة 3 | 1710 ~ 1785 ميجاهرتز | 1805 ~ 1880 ميجاهرتز | ||
النطاقات الفرعية | فرقة 1 | 1~3 يمكن ضبطها | 1~3 يمكن ضبطها | |
فرقة 3 | 1~3 يمكن ضبطها | 1~3 يمكن ضبطها | ||
عرض النطاق الترددي التشغيلي | فرقة 1 | 5/10/15/20 ميجا هرتز قابل للتعديل | 5/10/15/20 ميجا هرتز قابل للتعديل | |
فرقة 3 | 5/10/15/20 ميجا هرتز قابل للتعديل | 5/10/15/20 ميجا هرتز قابل للتعديل | ||
طاقة الإخراج | 20±2 ديسيبل ميلي واط @ MU | 23±2 ديسيبل ميلي واط @ RU | ||
يكسب | 80±3 ديسيبل @ MU+RU | 80±3 ديسيبل @ MU+RU | ||
نطاق تعديل المكسب | خطوة ATT بمقدار 1 ديسيبل في 31 ديسيبل | خطوة ATT بمقدار 1 ديسيبل في 31 ديسيبل | ||
نطاق التحكم ALC | <000000>ge؛ 20 ديسيبل | <000000>ge؛ 20 ديسيبل | ||
تموج | <000000>le؛ 6 ديسيبل | <000000>le؛ 6 ديسيبل | ||
VSWR | <000000>le;1.8 | <000000>le;1.8 | ||
الأعلى. طاقة الإدخال بدون ضرر | قاعدة بيانات0 | قاعدة بيانات0 | ||
مكسب خارج النطاق | الامتثال لـ 3GPP 36.106 الفصل 9 (الفئة ب) | الامتثال لـ 3GPP 36.106 الفصل 9 (الفئة ب) | ||
EVM | تلبية معايير 3GPP | تلبية معايير 3GPP | ||
ACPR | 20 ديسيبل @±5 ميجا هرتز/10 ميجا هرتز | 33 ديسيبل @±5 ميجا هرتز/10 ميجا هرتز | ||
انبعاث زائف | 9 كيلو هرتز ~ 1 جيجا هرتز | <000000>le؛-36 ديسيبل ميلي واط | <000000>le؛-36 ديسيبل ميلي واط | |
1 جيجاهرتز~12.75 جيجاهرتز | <000000>le؛-30 ديسيبل ميلي واط | <000000>le؛-30 ديسيبل ميلي واط | ||
رقم الضوضاء | <000000>le؛ 6 ديسيبل | <000000>le؛ 6 ديسيبل | ||
تأخير الوقت | <000000>ليه؛9μس | <000000>ليه؛9μس | ||
قوة الإرسال الضوئي | <000000>جيجا؛-2 ديسيبل ميلي واط | |||
حساسية الاستقبال البصري | <000000>le؛-15 ديسيبل ميلي واط | |||
مسافة النقل البصري | <000000>le؛ 15 كم | |||
واجهة بصرية | FC/FC | |||
المراقبة المحلية | برنامج الكمبيوتر عبر RJ45 | |||
مزود الطاقة | تيار متردد 110 أو 220، 50/60 هرتز | |||
استهلاك الطاقة | <45W @ MU / <50W @ RU | |||
موصل التردد اللاسلكي | أنثى-ن | |||
درجة الحماية | IP65 | |||
درجة حرارة العمل | -30℃ ~ +60℃ | |||
البعد | 380*280*100 مللي متر @MU/380*280*100 @RU | |||
وزن | <9.5 كجم @MU / <11 كجم @RU | |||
Amplitec O23J series digital fiber optical repeater adopts software radio technology. The main unit performs frequency conversion processing after receiving downlink signal from the donor antenna, and converts it into an I/Q signal, which is converted into a digital signal by ADC and then sent to the remote unit through optical fiber. the remote unit recovers the received digital signal and converts it into an analog signal through the DAC, then converts the frequency to the radio frequency, and transmits it through the service antenna; the remote unit sends the received uplink signal of the mobile phone to the base station through the above reverse process.
The O23J MU (main unit) has 4 FC optical ports, which can be connected to 2 RU(remote unit). The RU is also equipped with 2 FC optical ports, which supports parallel or series connection of multiple RU. The transmission distance between the MU and the RU is up to 15km, which is suitable for 2G 3G 4G signal coverage in villages, tunnels, mines and other places.
